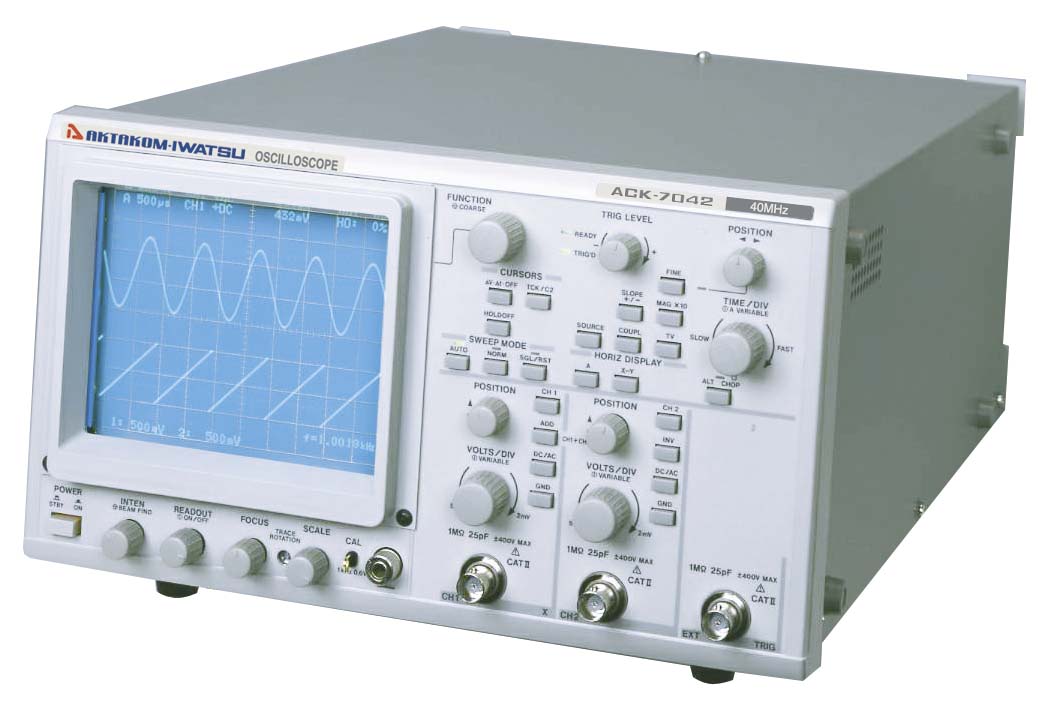

Технические характеристики

Электронно-лучевая трубка

Форма

6-дюймовая, прямоугольная, с подсветкой шкалы

Рабочая область

8х10 дел (1 дел = 10 мм)

Ускоряющее напряжение

прибл. 16 кВ

Вертикальная система отклонения луча (ось Y)

Вертикальный режим

CH1, CH2, ADD (CH1 ± CH2) ALT, CHOP (555 кГц ±1%)

     Каналы 1 и 2

Чувствительность

2 мВ/дел... 5 В/дел (с шагом 1-2-5)

Плавная настройка

2 мВ/дел... 12,5 В/дел

Точность

±2%

Полоса пропускания (-3 дБ)

0... 40 МГц;
0... 20 МГц при 2 мВ/дел

Ограничение полосы (фильтр)

0... 20 МГц

Время нарастания (расчетное, прибл.), рассчитано по формуле T=350 нс/полоса, МГц

8,75 нс

Время задержки сигнала

30 нс или более (на экране)

Режимы входов (в режиме закрытого входа нижний предел полосы 10 Гц)

AC (закрытый), DC (открытый), GND (заземление)

Входной импеданс

1 МОм ±1,5% 25 пФ ±2 пФ

Максимальное входное напряжение

±400 В (DC + AC от пика до пика)

Переключение полярности

только канал 2

Распознавание пробников

1:1, 10:1, 100:1 (для опциональных пробников с функцией считывания коэффициента деления)

Синхронизация

Режим запуска

ФРОНТ, TV

Источник

VERT, CH1, CH2, Сеть

Режимы входов запуска

AC, DC, ВЧ-фильтр, НЧ-фильтр

Наклон

+, -

Чувствительность

0,4 дел (при 0... 5 МГц), 80 мВ (внешн. синхр.);
1,0 дел (при 5... 40 МГц), 200 мВ или более (внешн. синхр.)

     Внешняя синхронизация

Режимы входа внешнего запуска

DC

Входной импеданс

1 МОм ±1,5% 25 пФ ±2 пФ

Наклон

+, -

Максимальное входное напряжение

±400 В (DC +AC от пика до пика)

     ТВ-синхронизация

Стандарты

NTSC, PAL (SECAM)

Режимы

TV-V (ЧЕТНЫЕ, НЕЧЕТНЫЕ, ОБА), TV-H

NTSC

5 Н... 2000 Н

PAL (SECAM)

2 Н... 1977 Н

Горизонтальная отклоняющая система (ось X)

Отображение (горизонтально)

A, X-Y

     Развертка A

Режим развертки

АВТО, Нормальная, Одиночная

Скорость развертки

100 нс/дел... 500 мс/дел с шагом 1-2-5

Максимальная скорость развертки

10 нс/дел

Время удержания

варьируемое

     Развертка B

Задержка

задержка запуска, запуск после задержки

Скорость развертки

20 нс/дел... 5 мс/дел с шагом 1-2-5

Максимальная скорость развертки

2 нс/дел

Лупа времени

увеличение х10

Диапазон времени задержки

0,2 дел... 10,2 дел от развертки A

Джиттер задержки

1/20000 при 1 мс/дел от развертки A,
500 нс/дел развертки B

Режим X-Y

Ось X

CH1

Чувствительность

такая же, как CH1

Точность

±3%

Частотная полоса

0... 2 МГц (-3 дБ)

Ось Y

CH1, CH2, ADD

Разность фаз

до 3º (0... 50 кГц)

Калибровочный сигнал

Форма

меандр

Частота

1 кГц, ±0,1%

Скважность

49%... 51%

Выходное напряжение

0,6 В ±1%

Курсорные измерения

Параметры

разница во времени (Dt), по напряжению (DV)

Частотомер

Разрядность

5-разрядов (источник - A запуск)

Точность

±0,01%

Диапазон частот

2 Гц... 100 МГц

Питание

Напряжение

AC 100... 240 В

Частота

50... 400 Гц

Потребляемая мощность

максимум 110 ВА

Масса и размеры

Масса

прибл. 7,5 кг (без аксессуаров)

Размеры

прибл. 272х152х390 мм

Условия эксплуатации / хранения

Температура, при которой гарантируются параметры

10... 35 °C

Предельный температурный диапазон эксплуатации

0... 40 °C

Максимальная влажность

90% (0... 40 °C)

Температура хранения

-20... 40 °C

Влажность при хранении

80% (-20... 40 °C)
